W dystrybucji energii wysokiego napięcia integralność elementów złącznych nie podlega negocjacjom. Jako wyspecjalizowany producent od 25 lat, Victory Electric dostarcza podkładki sprężyste HDG zaprojektowane w celu utrzymania krytycznego napięcia wstępnego w ekstremalnych warunkach środowiskowych. Zrozumienie ich nośności jest niezbędne dla zapewnienia długoterminowej stabilności okuć słupów energetycznych i zespołów przemysłowych.
Zrozumienie podkładek sprężystych HDG
Podkładki sprężyste HDG to rodzaj podkładek zaprojektowanych tak, aby zapewniały działanie podobne do sprężyny. Wykonane są z wysokiej jakości stali, a następnie ocynkowane ogniowo w celu zabezpieczenia przed korozją. Ten proces cynkowania polega na zanurzeniu podkładek w kąpieli roztopionego cynku, tworząc grubą, trwałą powłokę odporną na trudne warunki środowiskowe.
Głównym celem podkładki sprężystej jest utrzymanie napięcia wstępnego na zespole śruby lub nakrętki. Po dokręceniu podkładka sprężysta ściska się, tworząc siłę zapobiegającą poluzowaniu na skutek wibracji lub innych sił zewnętrznych. Dzięki temu idealnie nadają się do zastosowań, w których integralność mocowania ma kluczowe znaczenie.
Czynniki wpływające na obciążenie – nośność
Na nośność podkładek sprężystych HDG wpływa kilka czynników. Należą do nich właściwości materiału, wymiary podkładki i warunki stosowania.
Właściwości materiału
Materiał, z którego wykonana jest podkładka sprężysta, ma istotny wpływ na jej nośność. Stal wysokowęglowa jest powszechnie stosowana na podkładki sprężyste ze względu na jej wysoką wytrzymałość i dobre właściwości sprężyste. Proces cynkowania ogniowego nie tylko chroni podkładkę przed korozją, ale ma również niewielki wpływ na właściwości mechaniczne materiału. Należy jednak zadbać o to, aby proces cynkowania nie spowodował kruchości, która mogłaby zmniejszyć nośność.
Wymiary
Wymiary podkładki sprężystej, takie jak średnica zewnętrzna, średnica wewnętrzna i grubość, również wpływają na jej nośność. Większa średnica zewnętrzna ogólnie oznacza większą powierzchnię do rozłożenia obciążenia, co może zwiększyć całkowitą nośność. Podobnie grubsza podkładka zazwyczaj wytrzymuje większe obciążenia. Ważne jest jednak, aby wybrać właściwe wymiary w oparciu o specyficzne wymagania aplikacji.
Warunki stosowania
Warunki zastosowania, takie jak rodzaj obciążenia (statyczne lub dynamiczne), częstotliwość drgań i warunki środowiskowe, mogą również mieć znaczący wpływ na nośność podkładki sprężystej. Na przykład w zastosowaniach, w których występują wibracje o wysokiej częstotliwości, podkładka sprężysta może wymagać większej nośności, aby zapobiec poluzowaniu. W środowiskach korozyjnych powłoka HDG staje się jeszcze ważniejsza dla zapewnienia długoterminowej integralności podkładki.
Obliczanie obciążenia - nośność
Obliczanie nośności podkładki sprężystej HDG to złożony proces, który wymaga uwzględnienia powyższych czynników. Istnieje kilka standardów branżowych i wzorów, które można wykorzystać do oszacowania nośności.
Jedną z powszechnych metod jest użycie wzoru na współczynnik sprężystości. Sztywność sprężyny (k) podkładki sprężystej definiuje się jako siłę potrzebną do ściśnięcia podkładki na odległość jednostkową. Nośność (F) można następnie obliczyć, mnożąc napięcie sprężyny przez maksymalne dopuszczalne ściskanie (x). Matematycznie F = k * x.
Obliczanie nośności podkładki sprężystej HDG to złożony proces, który wymaga uwzględnienia powyższych czynników. Istnieje kilka standardów branżowych i wzorów, które można wykorzystać do oszacowania nośności.
Chociaż obciążenie teoretyczne (F) oblicza się jako $F = k \cdot x$, Victory Electric gwarantuje, że każda partia podkładek sprężystych HDG przechodzi rygorystyczne testy na ściskanie i rozciąganie w naszym laboratorium o powierzchni 3000 metrów kwadratowych. Testujemy specjalnie pod kątem trwałej utraty wiązania i elastyczności, aby upewnić się, że podkładka utrzymuje co najmniej 80% obciążenia wstępnego po wstępnym ściśnięciu, spełniając rygorystyczne współczynniki bezpieczeństwa wymagane w projektach China National Grid.
Zastosowania i znaczenie obciążenia - nośność
Podkładki sprężyste HDG są stosowane w szerokim zakresie zastosowań, w tym w motoryzacji, lotnictwie i budownictwie. W zastosowaniach motoryzacyjnych służą do zabezpieczania elementów silnika, układów zawieszenia i innych krytycznych części. W przemyśle lotniczym stosuje się je w konstrukcjach samolotów, aby zapewnić niezawodność elementów złącznych. W budownictwie wykorzystuje się je do budowy ram, mostów i innych projektów infrastrukturalnych.
Nośność podkładek sprężystych HDG jest w tych zastosowaniach sprawą najwyższej wagi. Jeśli nośność nie jest wystarczająca, element mocujący może się poluzować, co może spowodować potencjalne zagrożenie bezpieczeństwa. Na przykład w silniku samochodowym luźne łączniki mogą spowodować awarię silnika, co może być niebezpieczne dla kierowcy. W projekcie budowlanym luźny łącznik może zagrozić integralności konstrukcyjnej budynku.
Porównanie z innymi typami podkładek
Rozważając nośność, ważne jest również porównanie podkładek sprężystych HDG z podkładkami innych typów. Na przykład,Podkładka kwadratowa HDGIPodkładka okrągła HDGsą również powszechnie stosowane w różnych zastosowaniach.

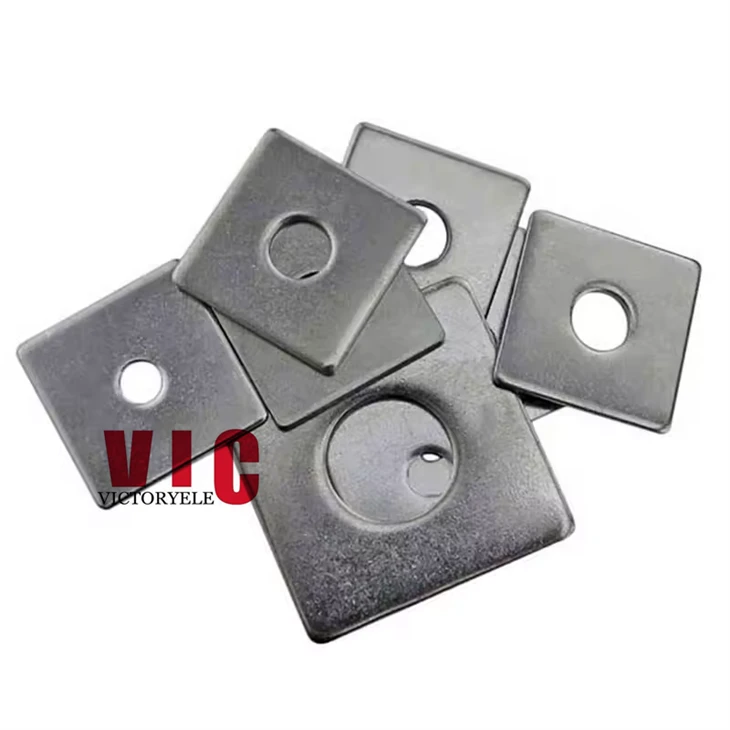

Podkładki kwadratowe HDG są często używane w zastosowaniach, w których wymagana jest większa powierzchnia do rozłożenia obciążenia. Są one zwykle stosowane w maszynach budowlanych i ciężkich. Z drugiej strony podkładki okrągłe HDG są częściej stosowane w zastosowaniach ogólnego przeznaczenia.
Pod względem nośności podkładki sprężyste mają zazwyczaj większą nośność niż podkładki płaskie ze względu na ich działanie podobne do sprężyny. Jednakże nośność właściwa każdego typu podkładki zależy od jej materiału, wymiarów i warunków zastosowania.
Innym typem pralki jestPodkładka zakrzywiona. Podkładki zakrzywione zostały zaprojektowane w celu zapewnienia bardziej równomiernego rozkładu obciążenia i są często używane w zastosowaniach, w których powierzchnia nie jest płaska. Mogą również pomóc w zmniejszeniu koncentracji naprężeń w miejscu mocowania.
Wybór właściwej podkładki sprężystej HDG
Wybór odpowiedniej podkładki sprężystej HDG do danego zastosowania ma kluczowe znaczenie dla zapewnienia jej prawidłowego działania. Wybierając podkładkę sprężystą, należy wziąć pod uwagę następujące czynniki:
- Wymagania dotyczące obciążenia: Określ maksymalne obciążenie, jakie pralka będzie musiała wytrzymać. Pomoże to w doborze podkładki o odpowiedniej nośności.
- Warunki stosowania: Należy wziąć pod uwagę warunki środowiskowe i rodzaj obciążenia (statycznego lub dynamicznego), któremu będzie poddawana pralka. Na przykład w środowisku korozyjnym niezbędna jest powłoka HDG.
- Wymiary: Wybierz odpowiednie wymiary podkładki w oparciu o rozmiar śruby lub nakrętki i wymagania aplikacji.
- Standardy branżowe: Aby upewnić się, że pralka spełnia wymagane kryteria jakości i wydajności, należy zapoznać się z normami i specyfikacjami branżowymi.
Wniosek
Nośność podkładek sprężystych HDG jest krytycznym czynnikiem wpływającym na ich działanie i zastosowanie. Zrozumienie czynników wpływających na nośność, takich jak właściwości materiału, wymiary i warunki zastosowania, jest niezbędne do wybrania odpowiedniej podkładki do konkretnych potrzeb.
Jako dostawca podkładek sprężystych HDG jesteśmy zobowiązani do dostarczania produktów wysokiej jakości, które spełniają wymagania dotyczące nośności różnych zastosowań. Jeśli masz jakiekolwiek pytania dotyczące nośności naszych podkładek sprężystych HDG lub potrzebujesz pomocy w wyborze odpowiedniej podkładki do swojego projektu, nie wahaj się z nami skontaktować w celu omówienia zakupu.
Referencje
- „Podręcznik elementów złącznych”, Przemysłowy Instytut Elementów Złącznych
- „Projekt inżynierii mechanicznej”, JE Shigley i CR Mischke
